ХАРАКТЕРИСТИКИ
AUDIOSYSTEM8.8 - многофункциональная аудио-матрица, с возможностью установки в 19" стойку:(483 х 44 х 308) мм.
AUDIOSYSTEM8.8 в базовой комплектации имеет конфигурацию:
1. Линейные несимметричные входы - 8 (разъемы RCA):
- IN 1 (1A,1B);
- IN 2 (2A,2B);
- IN 3 (3A,3B);
- IN 4 (4A,4B);
входной импеданс: 10 кОм
входная чувствительность : 940 мВ
макс.входное напяжение: 3.5 В
входной диапазон: -33 дБ / + 12 дБ
2. Линейные несимметричные выходы - 4 (разъемы RCA):
- AUX 3 (3A,3B);
- AUX 4 (4A,4B);
выходной импеданс: 330 Ом
макс. выходной уровень: 10 дБВ
сигнал / шум: 90 дБВ
уровень собственных шумов:- 83 дБВ
Используются для подключения к дополнительному усилителю или 100 В усилителю.
3. Несимметричные выходы усилителя - 8 моно/4 стерео, мощностью 30 Вт на канал (разъемы euroblock):
- output 1 (1A,1B);
- оutput 2 (2A,2B);
- output 3 (3A,3B);
- output 4 (4A,4B);
мин.импеданс нагрузки: 6 Ом
макс.выходной уровень: 26 дБВ
сигнал / шум: 98 дБВ
коеф. нелин. искажений: 061%, -6 дБ,1 кГц
уровень собств. шумов: - 74 дБВ
уровень собств. шумов (Mute): - 119 дБВ
Выходы применяются для подключения громкоговорителей. Встроенная защита от короткого замыкания и перегрузки.
4. Разъемы euroblock для подключения настенных панелей DIWAC:
- 1A, 1B;
- 2A, 2B;
- 3A, 3B;
- 4A, 4B.
Возможно подключение до 8 панелей управления DIWAC.
5. Симметричный микрофонный вход, разъем euroblock, для подключения микрофона MICPAT-D.
чувствительность микрофона: 32.33 мВ;
сигнал/шум: 87.6 дБВ
уровень собственных шумов: - 63.2 дБВ
6. Антенный разъем 4-х канального встроенного FM-тюнера.Диапазон приема 87.6 - 108 МГЦ, 75 Ом.
7. Интерфейс Ethernet. AUDIOSYSTEM8.8 может управляться удаленно с помощью мобильных устройств(планшет, мобильный телефон) или через веб-браузер на ПК.
8. Тревожный вход - "Mute all". При подаче сигнала, например, с системы пожарной сигнализации,
отключается фоновая музыка во всех зонах.
9. Подключение питания, 85 В - 264 В, максимальная мощность 150 Вт.

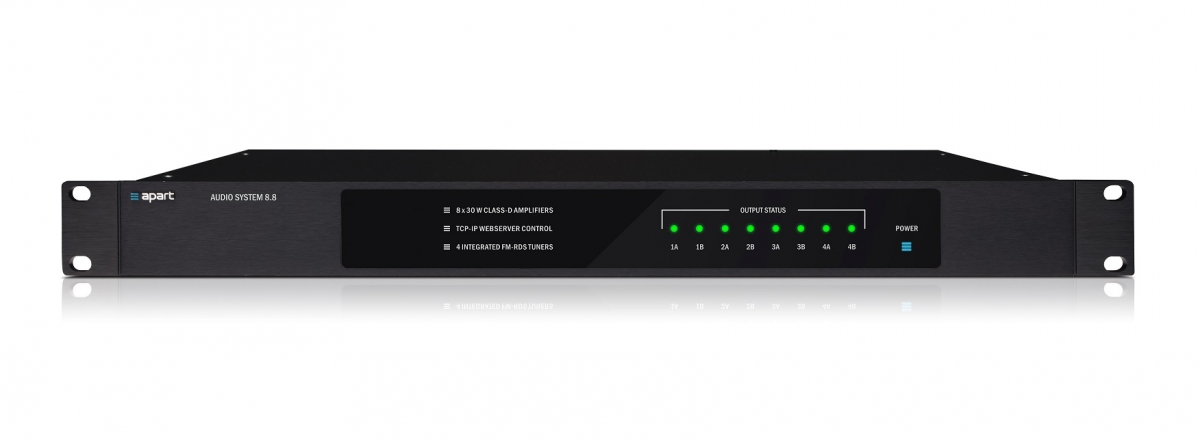

Передняя панель AUDIOSYSTEM8.8:

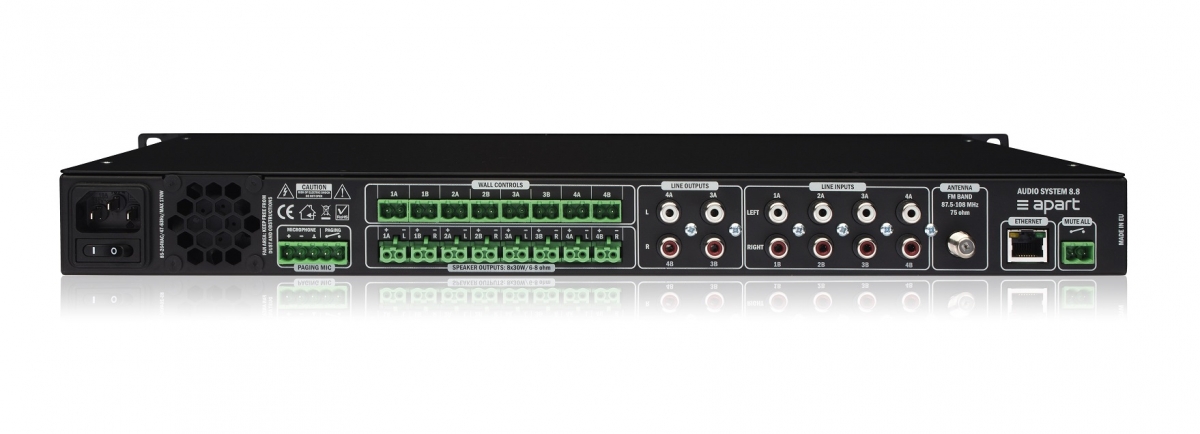

Задняя панель AUDIOSYSTEM8.8:
Блок - схема коммутации AUDIOSYSTEM8.8:
Схема подключения микрофона MICPAD-T к AUDIOSYSTEM8.8:
