ХАРАКТЕРИСТИКИ

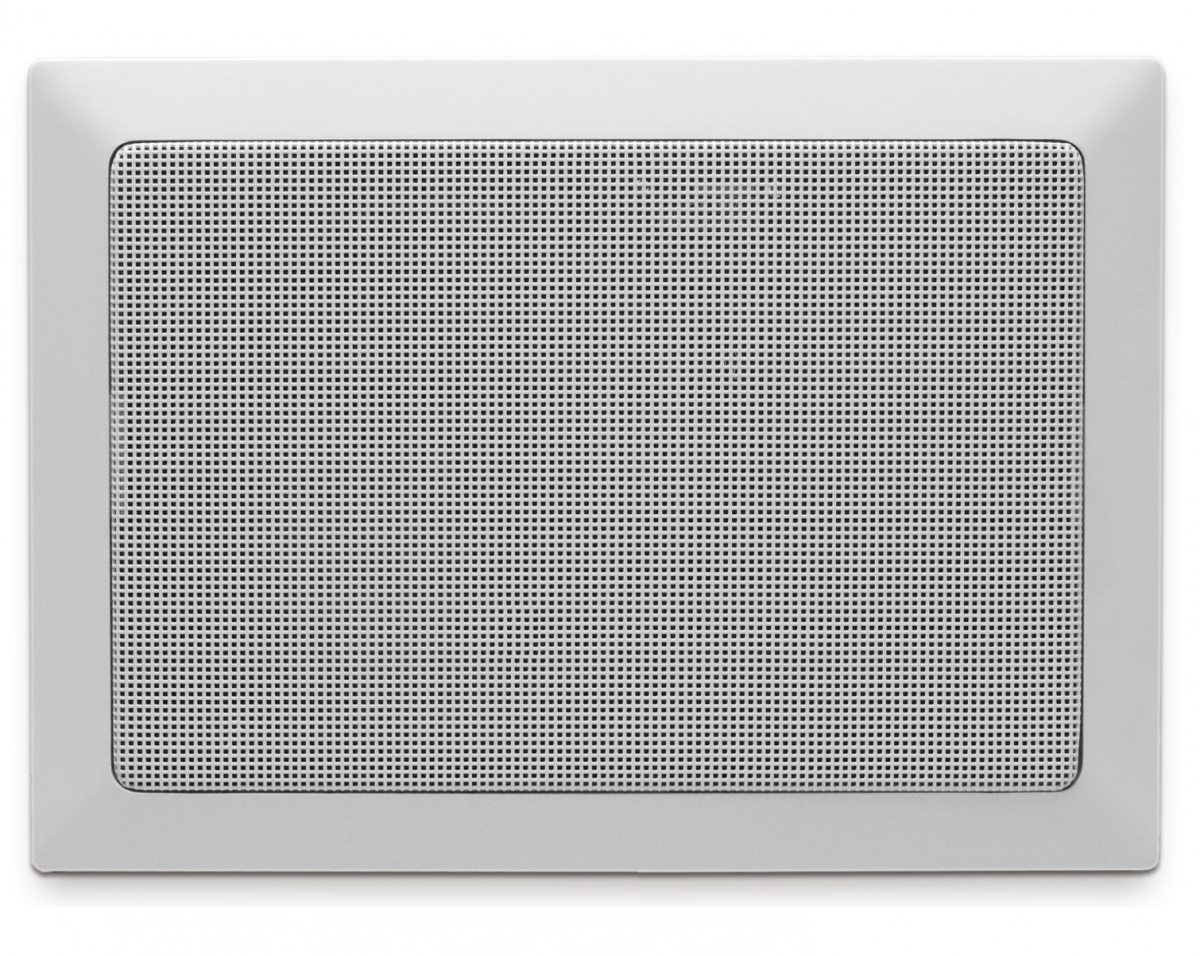

Apart CMR5 - двухполосный потолочный громкоговоритель, работающий в 100В трансляционных линиях и в низкоомных акустических цепях.
Внутри громкоговорителя установлен 5.25" динамик с бумажным диффузором и отдельным 1" ВЧ - драйвером и эта конструктивная особенность является оптимальным решением для передачи музыкальных программ или речевых сообщений.
С помощью переключателя на трансформаторе CMR5, можно установить необходимое значение мощности для различных помещений: коридоров, холлов, кабинетов, аудиторий и т.д.
Корпус CMR5 изготовлен из ABS-пластика, стальная защитная решетка.
С помощью 4 винтов, спрятанных за съемной решеткой, громкоговоритель CMR5 легко и быстро монтируется в потолок.
Дополнительно можно заказать блок настенного/потолочного крепления CMRBB и CMRBBI.
Схема подключения громкоговорителя CMR5 к 100В выходу усилителя.
При подключении к 100 В трансляционной линии, выберите отвод трансформатора на клеммной колодке громкоговорителя (подписаны), который соответствует мощности, на которую вы хотите подключить акустическую систему. Модель CMR20T может подключаться на 6, 3 и 1,5 Вт. Суммарная мощность всех акустических систем не должна превышать мощность самого усилителя или канала усилителя, если усилитель многоканальный. Например, к усилителю, мощностью 60 Вт можно подключить не более 10-ти 6 Вт громкоговорителей, т.е, суммарная мощность громкоговорителей должна быть меньше мощности усилителя.
Схема подключения громкоговорителя CMR5 к низкоомному выходу усилителя.
При подключении громкоговорителя импедансом 8 Ом, (используются усилители с низкоомными выходами), акустическая система подключается в обход трансформатора, фактически напрямую к динамической головке. К усилителю с выходом 4 Ом (минимально возможная нагрузка) на канал можно подключить по 2 громкоговорителя на каждый из каналов.
