ХАРАКТЕРИСТИКИ

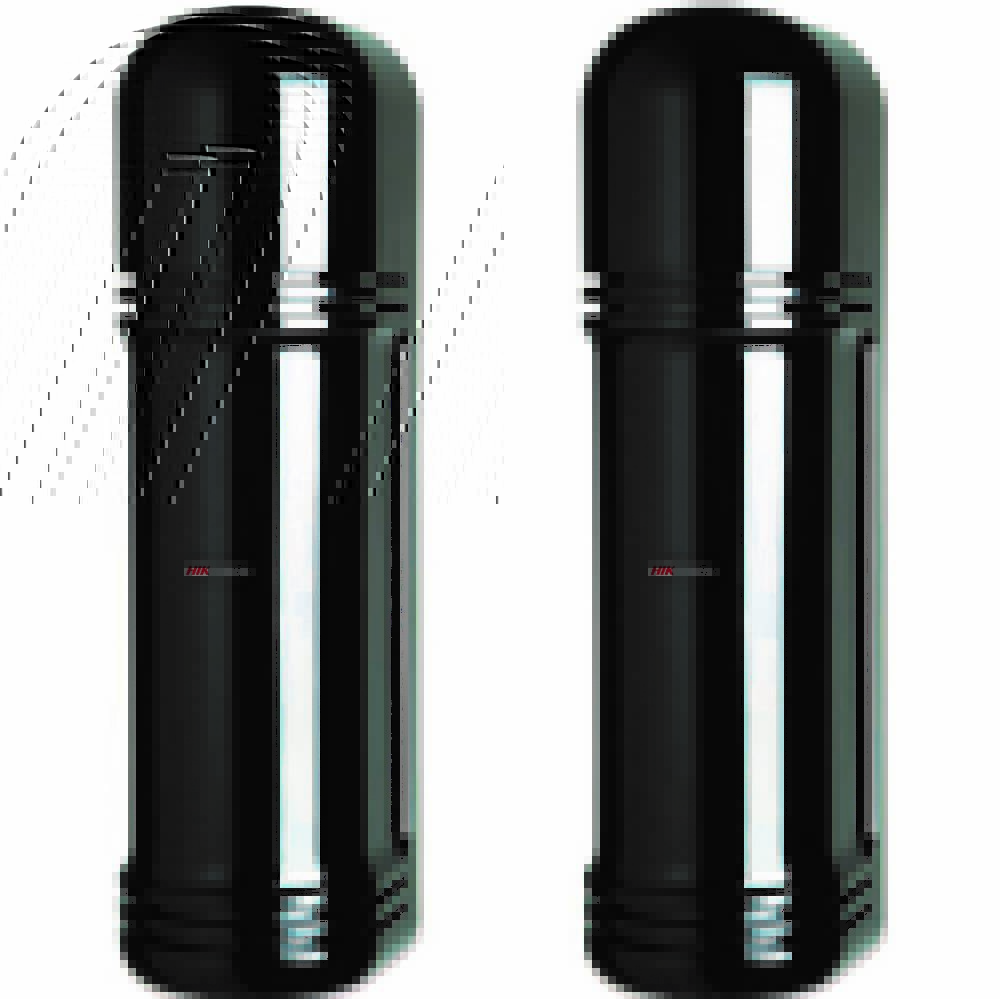

Четырехлучевой фотоэлектрический детектор Hikvision DS-PI-Q150/FM для подачи сигнала тревоги при пересечении участка охраняемой территории длиной 150 м (зона защиты) при предельной дальности луча 1500 м представляет собой работающие совместно передатчик и приемник ИК-излучения, размещаемые по одной оптической оси на участке, свободном от препятствий.
Особенность модели — система FM Sync, частотная модуляция: канал 1 — канал 4 (выбор канала СН — одинаковый для приемника и передатчика), что обеспечивает повышенную точность работы устройства.
При прерывании приема сразу четырех ИК-лучей, генерируемых передатчиком, реле приемника меняет положение контактов и активирует тревожный сигнал. Время прерывания приема лучей, достаточное для активации сигнала тревоги, устанавливает пользователь 5-позиционным регулятором с градуировкой по скорости движения объекта от 6.9 м/с до 0.3 м/с, что соответствует диапазону срабатывания от 35 мс. до 700 мс.
Характеристики:
- Импульсный цифровой светодиод — источник ИК-лучей.
- Высококачественная асферическая линза — для точности настройки передачи лучей.
- Юстировка (расхождение до ±2°) оптической оси между приемником и передатчиком — для корректной работы системы.
- Различная ориентировка в пространстве датчиков за счет широкого диапазона настройки угла отражающего зеркала.
- Угол регулировки лучей по горизонтали — 180° (±90°), вертикали — 24° (±10°).
- LED-индикация верхней и нижней пары лучей (передатчик), питания, уровня, тревоги, DQ-переключателя (приемник); чувствительность к сигналу контрольного выхода.
DS-PI-Q150/FM рассчитан на передачу тревожного сигнала к местной охранной сигнализации, панели управления, поворотной камере, операторскому пульту. Приборы адаптированы к условиям улицы: предусмотрена защита от дождя, пыли и насекомых, низких температур (дополнительный нагреватель) и росы (защита щелевого типа). Интервал рабочих температур — -25 °C… +55 °C.
Протяженность линии подключения в зависимости от напряжения адаптера (в комплект не входит) и сечения жил кабеля составляет 105 м (12 В, 0.3 мм²)… 3700 м (24 В, 1.25 мм²). В комплект поставки включены 2 пластинки фильтра, крепежные элементы. Рекомендуемое напряжение адаптера — DC 12/24 В. Ток питания — 125 мА. Размер одного прибора — 353×99×104 мм. Вес двух приборов — ~1970 г.
